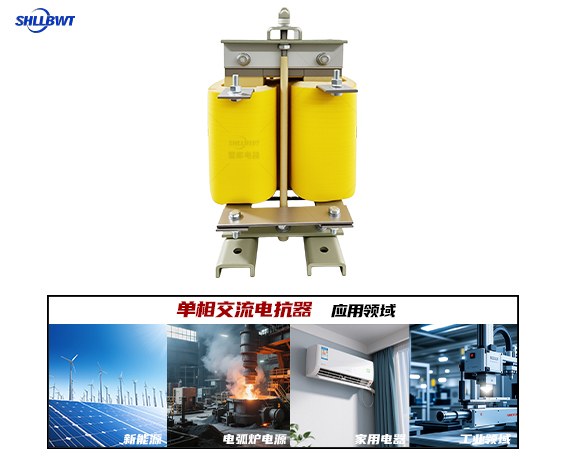

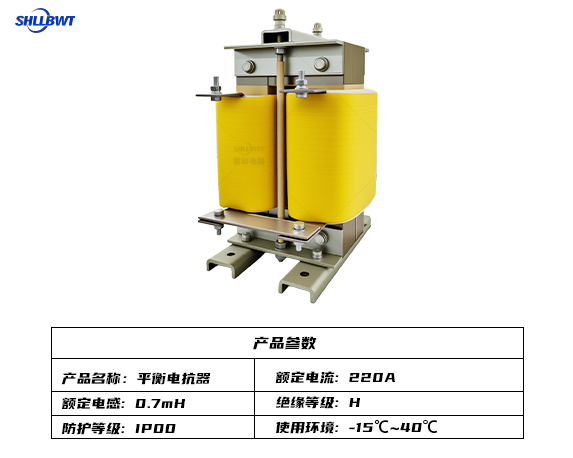

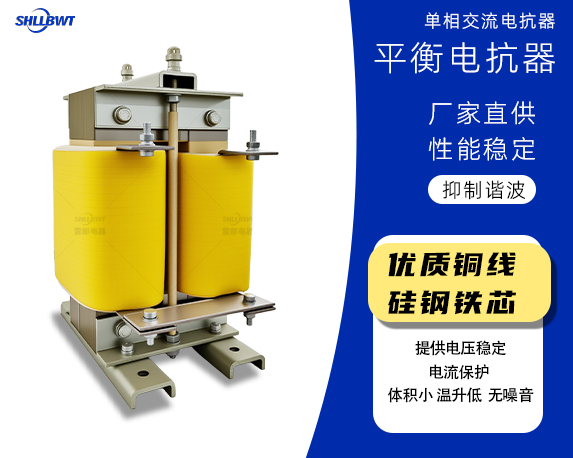

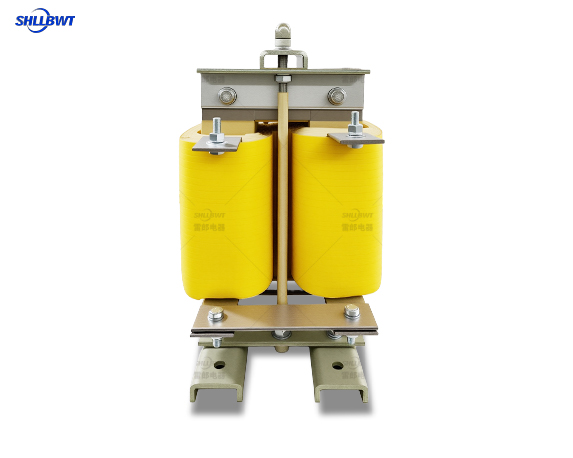

平衡電抗器是電力電子及工業電源系統中的關鍵組件，主要用于多相電路或多繞組系統中，通過電感特性平衡不同相間或繞組間的電流與電壓分布，抑制環流、降低諧波畸變，提升系統穩定性與效率。其廣泛應用于整流系統、變頻器、中高頻感應加熱設備等領域，適用于高功率密度、高可靠性需求的場景。
| 參數類別 | 參數描述 | 典型值/范圍 | 備注 |
|---|---|---|---|
| 基本參數 | |||
| 額定電壓 | 系統工作電壓 | 380V-1000V（交流） 1 2 5 3 4 | 交流系統適用于工業低電壓大電流場景，直流系統用于電解電鍍等場景 |
| 額定電流 | 長期安全運行電流 | 5A-1600A（直流） 3 4 7 | 大電流設計可達幾萬安 1 2 |
| 電抗率 | 相對電壓降與系統電壓的比值 | 7%（部分型號） 10 | 用于抑制諧波和調節動態平衡 1 8 |
| 性能參數 | |||
| 絕緣等級 | 耐溫與絕緣材料等級 | F級（最高155℃）或H級（最高180℃） 1 2 3 | 高溫環境下無噪音運行 3 4 |
| 溫升限值 | 鐵芯與線圈溫升 | 鐵芯≤85K，線圈≤95K 1 2 3 | 基于1.2倍額定電壓長期運行條件 1 5 |
| 噪音 | 運行噪音水平 | ≤65dB（距離1米測試） 3 4 10 | 采用真空浸漆工藝降低振動 3 4 |
| 絕緣強度 | 耐壓測試標準 | 3kV/min（工頻耐壓） 1 2 5 10 | 鐵芯與繞組間需通過3000V/10s測試 3 4 |
| 結構參數 | |||

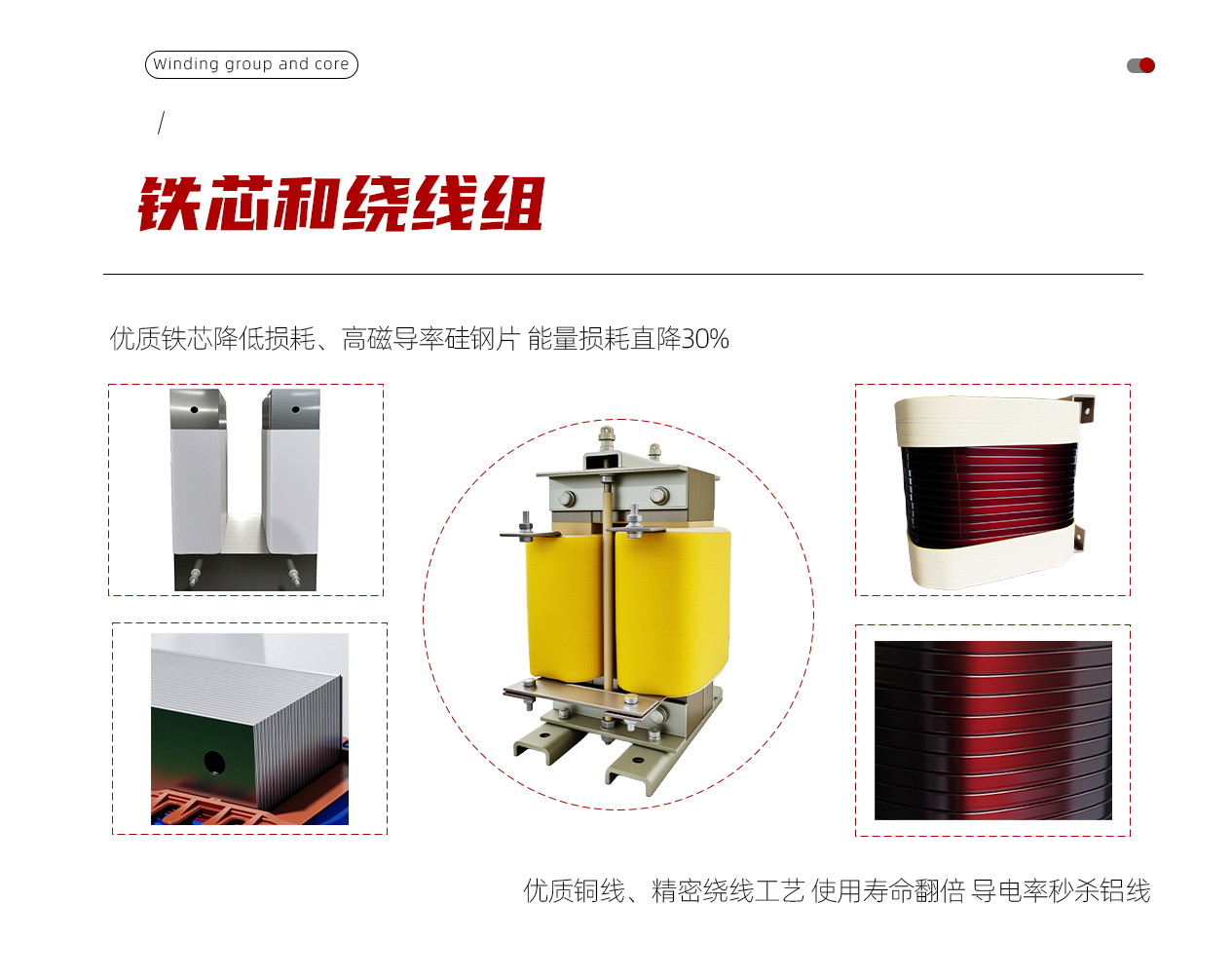

| 鐵芯材質 | 磁芯材料與設計 | 非晶合金E型結構 1 2 3 4 5 | 降低高頻損耗和局部過熱 1 3 |

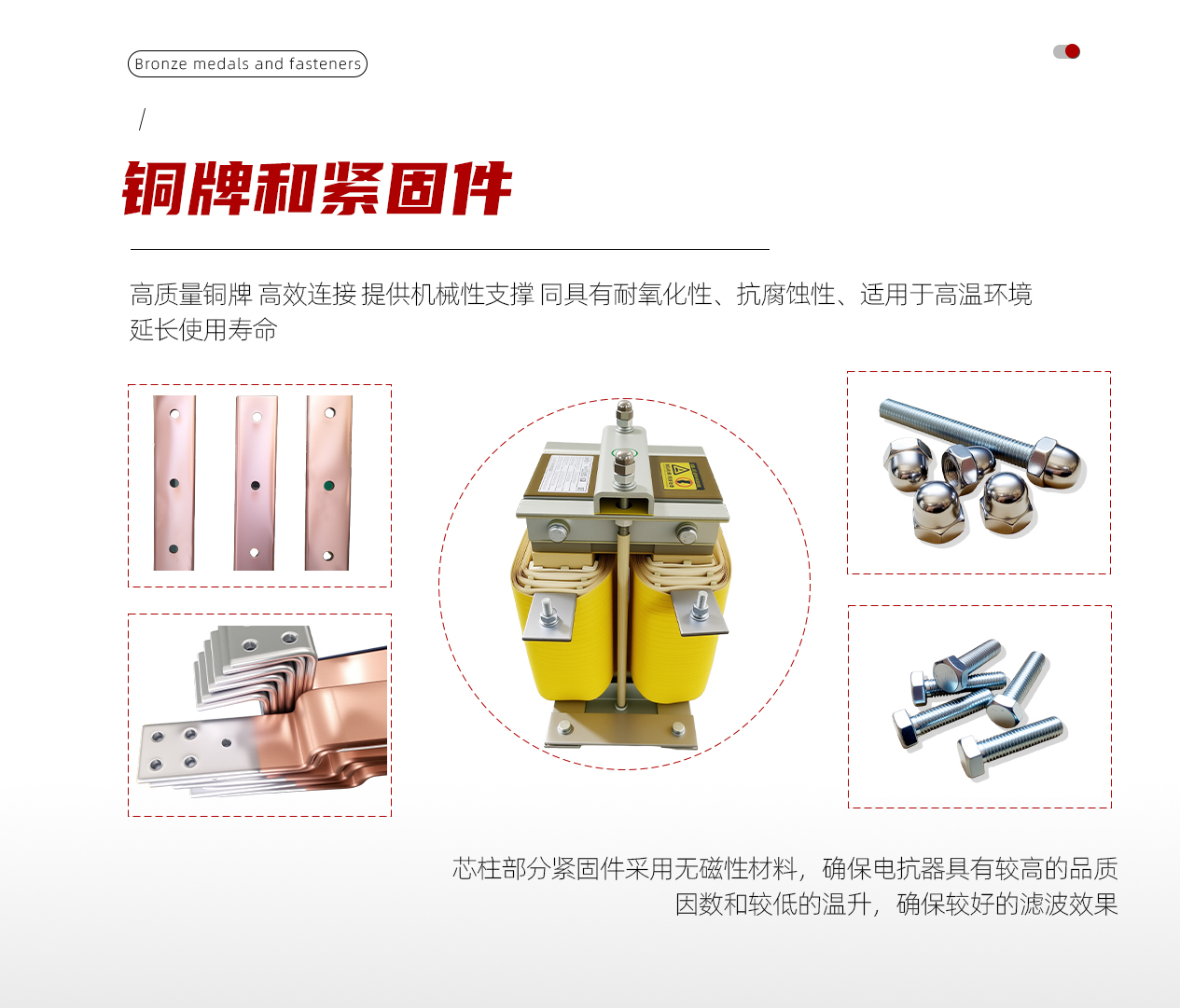

| 線圈材料 | 導體與絕緣材料 | 無氧銅線/銅箔繞制，F(xiàn)級或H級絕緣 1 2 3 | 緊密排列提高散熱效率 |
| 防護等級 | 外殼防護標準 | IP00（開放式）或IP23（防塵防滴） 3 4 | 根據安裝環境選擇 |
| 環境適應性 | |||
| 運行溫度 | 允許工作溫度范圍 | -25℃~+45℃ 3 4 10 | 適應工業復雜工況 |
| 濕度 | 環境濕度要求 | ≤98%（不凝露） 3 4 | 需防潮處理 |
| 海拔高度 | 最大適用海拔 | ≤1000米（標準型號） 3 4 10 10 | 高海拔需特殊設計 |
雷郎電器集團有限公司

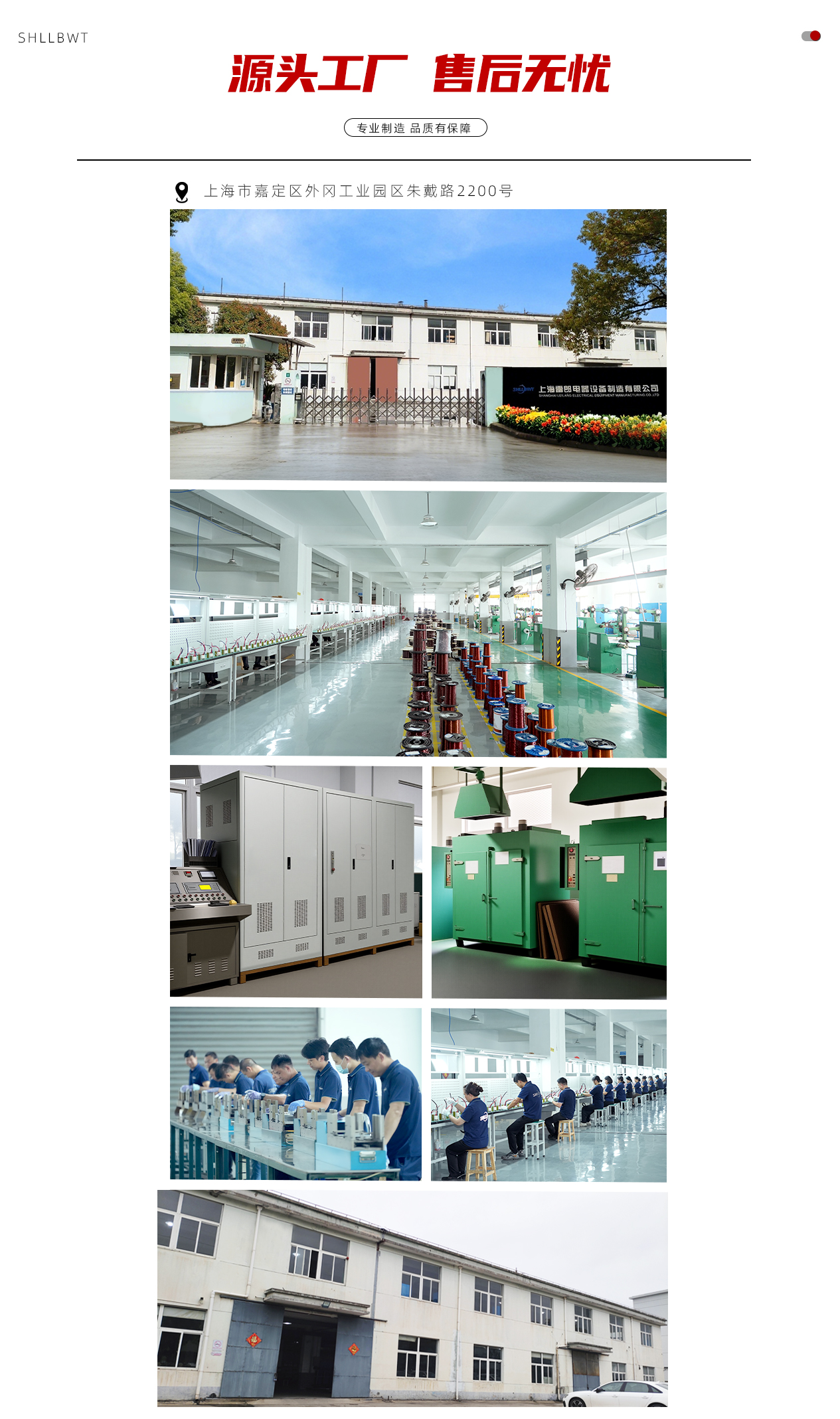

地址：上海市嘉定區外岡工業園區朱戴路2200號
